Металодетектор (металошукач) - це електронний прилад, що дозволяє виявляти металеві предмети (метал) у нейтральному або слабопровідному середовищі за рахунок їх провідності. Металодетектор виявляє метал у ґрунті, воді, стінах, у деревині, під одягом та у багажі, у харчових продуктах, в організмі людини та тварин тощо. Бурхливий розвиток мікроелектроніки зробив мелалодетектор компактним, надійним і досить «інтелектуальним» приладом.
Кожен металодетектор має чотири ключові вузли:
- антену (одну суміщену приймально-передавальну антену або дві роздільні);
- блок обробки інформації;
- блок відображення даних (візуальних – рідкокристалічний екран або стрілочний покажчик та звукових – динамік або гніздовий отвір для підключення навушників)
- блок живлення.
Різні моделі металодетекторів працюють на різних частотах. Це з фізикою явища поширення електромагнітних хвиль. Так металодетектори, що працюють на невеликих частотах, можуть шукати предмети глибоко, але великого розміру. При цьому на поверхні землі вони не помічають металевих предметів. Якщо частота роботи металодетектора висока, то прилади добре виявляють дрібні об'єкти, але не можуть глибоко знаходити цілі.
Приклад частот металодетекторів за призначенням:
Глибинні металодетектори, наприклад, працюють на частоті – 6,6 кГц. Глибина виявлення – близько 4 м.
Ґрунтові металодетектори для пошуку монет – до 22,5 кГц. Глибина виявлення монети – до 40 см.
За виконуваними завданнями металодетектори розрізняють на:
-
Ґрунтові - призначені для пошуку скарбів, монет та ювелірних виробів. Як правило, побудовані за індукційною технологією. Металодетектори мають безліч налаштувань, DSP-процесор, дискримінатор металів - спеціальну функцію визначення металу, з якого імовірно складається об'єкт землі. Глибина виявлення об'єктів від 20 см до 1 метра.
-
Доглядові металодетектори:
-
ручні металодетектори – призначені для служб безпеки. Служать виявлення на тілі людини металевих предметів (пістоліт, ніж). Дальність виявлення пістолета Макарова - до 25 см. У продажу є моделі металодетекторів CEIA PD140V, CEIA PD140V, CEIA PD140SVR підвищеної чутливості.
-

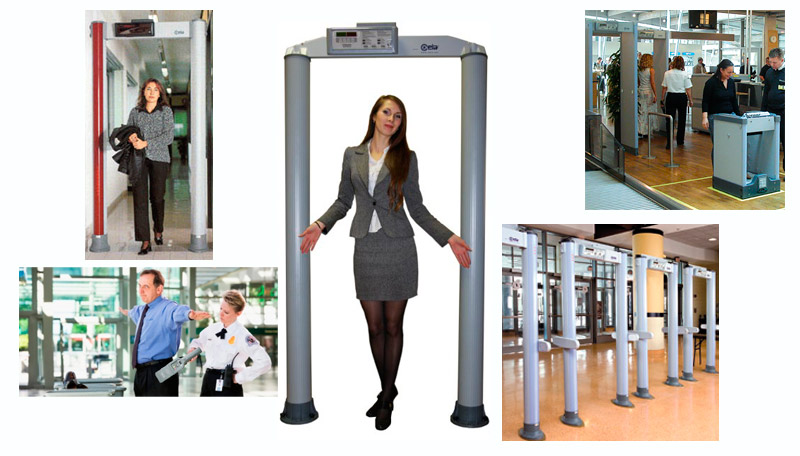

арочні металодетектори - призначені для пошуку вогнепальної та холодної зброї, а також металевих частин вибухових пристроїв при огляді людей, що проходять через контрольний пункт до охоронюваних зон (у банківські чи урядові установи, аеропорти чи вокзали, а також на території, призначені для проведення масових заходів) . По вертикально розташованих боковин металодетекторів встановлені дуже чутливі датчики, які знаходять об'єкти з металу на різних рівнях.
-
Розглянемо докладніше арочні металодетектори компанії CEIA - лідер світового ринку оглядового обладнання.
Однією з головних вимог, що висуваються до аркових металодетекторів, є високий рівень селективності та перешкодозахищеності, що визначає ефективність їх використання за наявності у зоні контролю металевих предметів побутового призначення.
Відмінними рисами металодетекторів CEIA являються:
-
висока пропускна здатність (висока чутливість детектора адаптується до різної швидкості руху об'єкта);
-
спеціальна система вимірювань забезпечує електромагнітну сумісність з навколишніми металевими конструкціями;
-
висока достовірність розпізнавання та ступінь стійкості до зовнішніх перешкод;
-
автоматизація налаштування технічних характеристик та додаткові функції максимально полегшують процес встановлення, налаштування, керування та експлуатації металодетекторів;
-
можливість організації мережі металодетекторів із централізованим центром управління;
-
унікальний запатентований дизайн металодетекторів CEIA - ідеальне рішення у ситуації, коли виникають підвищені вимоги до архітектурної відповідності детектора тієї обстановки, де його встановлено.
Усі арочні металодетектори за своїми технічними характеристиками поділяються на 4 рівні забезпечення безпеки.
I рівень. Класичні функції виявлення металевих предметів. Цей рівень металодетекторів представлений моделлю CLASSIC.
CLASSIC - найпростіший в експлуатації металодетектор, що забезпечує виявлення як магнітних, так і немагнітних металевих предметів. CLASSIC має малі габарити, ця модель металодетектора знайшла своє застосування в офісах компаній, при забезпеченні оглядових заходів у польових умовах, у місцях невеликого скупчення людей.
II рівень. Високий рівень виявлення металевих об'єктів (зброї) у складних умовах представлений такими моделями металодетекторів HI-PE/CF MOBILE і HI-РЕ/PZ.
Головними відмінностями металодетектора HI-PE/CF MOBILE перед CLASSIC є велика чутливість, висока швидкість детектування, можливість налаштування рівня безпеки прямим вибором стандарту безпеки, розширені можливості програмування, дистанційне керування. Наступним кроком у підвищенні функціональності даної моделі металодетектора було створення HI-РЕ/PZ MULTI ZONE, забезпечує світлову індикацію вертикального рівня, на якому було виявлено об'єкт на одній з панелей металодетектора.
III рівень. Підвищені вимоги до розрізнення та пропускної спроможності.
Продовженням розробок було створення моделей металодетектора, що забезпечує огляд великої кількості людей (наприклад, в аеропортах) з мінімальним рівнем “хибних тривог” та високим ступенем помітності (розрізнення особистих предметів людини від зброї). Такими моделями стали металодетектори панельного та колонного типу. - PMD2/PZ PLUS и PMD2/EZ PLUS. Безпрецедентна помітність, висока пропускна спроможність та високорівневе виконання зробили ці моделі металодетекторів лідерами у таких сферах застосування як: аеропорти, стадіони, виставки, місця проведення масових заходів тощо. Наслідуючи наступність поколінь, металодетектор PMD2 PLUS ввібрав найкращі можливості HI-РЕ, але пішов далі у чутливості, помітності, пропускної спроможності. Для забезпечення швидкого доступу до службової інформації та оперативного програмування металодетектора вперше використовується система інтелектуальних карток (CHIP-CARD).
IV рівень (спеціальний). Виявлення металевих предметів дуже малих розмірів.
Особливе місце в асортименті CEIA займають надчутливі металодетектори SMD600/PZ и SMD601/PZ-PLUS). Завдяки найвищій серед усіх моделей металодетекторів CEIA чутливості та ймовірнісних алгоритмів виявлення ці моделі набули широкого застосування у сфері контролю переміщення цінних металів та виробів дуже малих розмірів (золотообробні підприємства, заводи радіокомпонентів).
Для цього оглядового обладнання не потрібне попереднє та періодичне калібрування, що є незаперечною перевагою для тих, хто обслуговує металодетектори. Усі металодетектори CEIA самокалібруються, час встановлення робочого режиму при включенні до 1 хв.
